Работа с XDTO-пакетами

0
8977
17.07.2019 Вадим Хоменко

Содержание

1. Что такое XDTO-пакет 1С?

2. Использование формата схемы xsd

3. Фабрика XDTO


1. Что такое XDTO-пакет 1С?


В этой статье я хочу поговорить о таком объекте конфигурации 1С как XDTO-пакет. Статья демонстрирует пример работы с XDTO и предназначена для разработчиков.


Коротко о том, что такое XDTO. С английского XMLDataTransferObjects, дословно – объекты переноса данных xml. По сути, предназначение XDTO-пакета 1С в том, чтобы описать структуру текста в xml и дать возможность работать с ним, как с объектом.

Меньше слов, больше дела :) Есть конкретная задача.


2. Использование формата схемы xsd


В производственном цехе поставили новое оборудование, которое контролирует процесс производства. На оборудовании установлено программное обеспечение (ПО). Имея данные о товарах, ПО записывает значения взвешивания при производстве, и может отдавать информацию о затратах материалов и количестве производимой продукции. Оборудование умеет «отдавать» и принимать файлы. Как же теперь связать стороннее ПО с 1С? Можно посмотреть структуру файла xml, читать его последовательно, преобразовывая строки в нужные типы данных (число, дата, булево). Но с XDTO все намного проще! Разработчик ПО для оборудования описал структуру файлов в формате схемы xsd и передал ее нам. Чем это нам поможет?


Xsd-схема (ее часть) выглядит так:




Ее мы с легкостью загружаем в конфигурацию (в ветке XDTO-пакеты выбираем «Импорт XML-схемы»):



И теперь файл xsd схемы стал объектом метаданных конфигурации. В нем четко описано, какая будет структура xml файлов, какие имена у атрибутов, и какие типы данных они содержат.


Вот как это выглядит в конфигурации:




Итак, у нас есть загруженный XDTO-пакет (формат файлов стороннего ПО). Далее формируем выгрузку товаров из 1С.


Пускай это будет обработка. В ней одна кнопка формирования файла xml.
Основная процедура будет такой:



Есть каталог, куда мы складываем файлы (потом оборудование их заберет). Для формирования каждого файла - своя процедура.


3. Фабрика XDTO

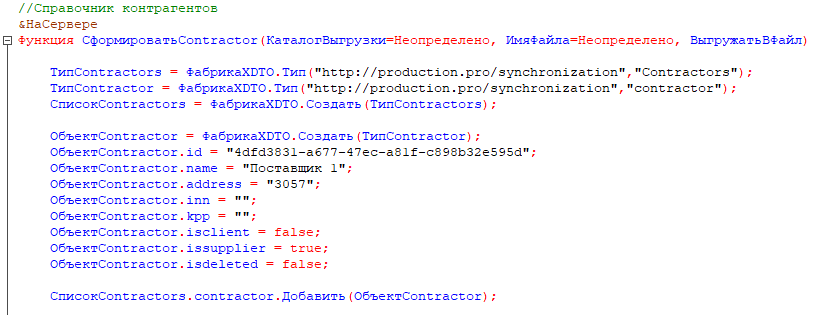

Рассмотрим формирования тестового файла Contractor.xml
При помощи общего объекта Фабрика XDTO создаем типы, которые описывают объекты Contractors и contractor (см. скрины выше). С помощью той же фабрики XDTO создаем массив с типом Contractors, в который будем складывать объекты с типом contractor.



Когда мы создали объект XDTO, при помощи фабрики мы уже работаем с ним именно как объектом, а не как с xml-текстом. То есть обращаемся к его реквизитам через точку и назначаем их через знак «=», как будто работаем с обычным справочником.


В примере мы заполняем объект выдуманными данными, а на деле заполнение будет проходить с выборки справочника 1С. Когда мы закончили наполнение, осталось лишь записать файл и вернуть результат выполнения функции.



Вот так просто мы заполнили и сохранили файл, полностью соответствующий формату стороннего ПО.


Если мы получим такой же объект от оборудования, то обработка файла xml будет выглядеть так. Создаем чтение xml файла, читаем его через фабрику и работаем, как с объектом.




Подводя итог. XDTO-пакет (xsd-схема) помогает разработчикам двух разных программных продуктов (в нашем случае 1С и ПО оборудования в цехе) согласовать структуру файлов обмена 1С и типы значений в них. К тому же работать с объектом XDTO куда проще, чем с текстом. Вот так просто пользоваться XDTO-пакетами 1С!


Специалист компании ООО «Кодерлайн»

Вадим Хоменко.
